ZSRV氣動調節球閥

【氣動調節球閥】ZSRV氣動球閥_氣動調節閥

ZSRV氣動調節球閥重慶普惠斯調節閥綜合國內外先進技術而研發的氣動調節閥產品之一。它由精小型活塞式氣動執行機構和V型球閥閥體組成，該V型調節球閥利用球芯轉動與閥座相切割的面積（V形窗口）來達到調節介質流量的目的，調節性能、自潔性能好，適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。
ZSRV氣動調節球閥與氣動執行機構采用直連方式，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

優化考慮

由于氣動多功能調節閥已經包含了V型球閥的功能，并且進一步提升其使用效果，故建議優選氣動多功能調節閥。

主要參數

公稱通徑mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	10	16	25	40	63	100	160	250	400	630	1000	1600	2500	4000
額定行程	90°
可調范圍	100：1、200：1
公稱壓力	標準產品 PN16、PN40
流量特性	近似等百分比
作用形式	氣開式、氣關式
法蘭標準	符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造
上閥蓋	普通型（-40～230℃）；散熱片型（230～450℃）；特殊訂貨（450～600℃）
執行機構	GTX、ST等活塞式氣動執行機構
可配附件	電磁閥、空氣過濾減壓閥、限位開關、閥位反饋裝置、緊急動作裝置、手輪機構等

*注：公稱通徑、公稱壓力超出列表范圍的氣動V型調節球閥產品請與本公司聯系解決。

其它參數

閥體材料	WCB、CF8、CF8M、CF3、CF3M等
球體材料	304、316、316L等
閥桿材料	304、316、17-4PH等
填料材料	聚四氟乙烯、柔性石墨
密封型式	軟密封			硬密封
密封材料	聚四氟乙烯	二硫化鉬強化聚四氟乙烯	碳纖維強化聚四氟乙烯	特種復合石墨	不銹鋼或不銹鋼+STL
泄漏量	零泄漏			小于額定流量的10-6	小于額定流量的10-5
工作溫度	-40～180℃	-40～200℃	-40～220℃	-40～500℃	-40～600℃

硬密封氣動調節球閥建議選用彈性密封設計的氣動多功能調節閥替代；
特殊材質要求請與本公司聯系解決。

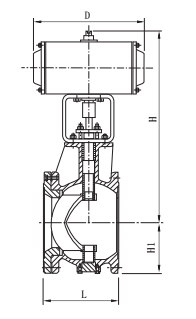

ZSRV氣動調節球閥外形尺寸

PN16

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L（mm）		120	120	120	120	120	130	140	150	165	180	216	280	310	370
H1（mm）		95	95	100	100	110	115	120	130	140	155	175	220	250	280
D（mm）		203				294		300		380		450	603	683	720
H（mm）	常溫	283	286	298		340	350	410	420	555	660	724	774	885	950
H（mm）	中溫	303	306	318		380	410	470	485	620	730	794	874	1085	1150

PN40

公稱通徑		15	20	25	40	50	65	80	100	125	150	200	250	300
L（mm）		130	130	130	130	138	160	160	175	190	224	290	320	380
H1（mm）		95	95	100	100	110	115	120	130	140	175	220	250	280
D（mm）		222			294	300		380		450	603	683	720
H（mm）	常溫	306	309	321	340	370	410	468	555	771	771	774	915	950
H（mm）	中溫	326	329	341	380	430	470	533	620	787	840	874	1115	1150
