ZSR□F氣動襯氟球閥

ZSR□F型氣動襯氟球閥是重慶普惠斯調節閥綜合國內外先進工藝研制開發的一款耐腐蝕調節閥產品，它主要有V型襯氟球閥（調節型）和O型襯氟球閥（開關型）兩種。該氣動襯氟球閥是專門針對強腐蝕介質而設計，它采用特有的襯里技術將“耐腐蝕王”——聚四氟乙丙烯內襯于閥體內腔部件表面，保證了與介質接觸部分均為氟塑料。
同時，該氣動襯氟球閥采用直連方式與氣動執行機構連接，配備ST系列精小型活塞式氣動執行機構，具有結構緊湊、尺寸小、重量輕、阻力小、回差小、動作穩定可靠、耐腐蝕性好等優點。
該氣動襯氟球閥適用于除熔融金屬鋰、鉀、鈉、高溫三氟化氯、液氯外的干凈強腐蝕介質場合，是隔膜調節閥的理想替代產品。目前，己廣泛應用于醫療、化工、石油、造紙、冶金等行業，受到了用戶的廣泛好評。

氣動襯氟球閥型號標注

ZSRVF（V型襯氟球閥），用于強腐蝕介質的調節場合，是一款耐腐蝕調節閥；
ZSROV（O型襯氟球閥），用于強腐蝕介質的兩位開關場合，屬于氣動切斷閥。

氣動襯氟球閥主要參數

閥座直徑mm	15	20	25	32	40	50	65	80	100	125	150	200
流量系數Kv	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程	90°
可調范圍	V型襯氟球閥—50：1
公稱壓力	標準產品 PN10、PN16
流量特性	V型襯氟球閥：近似等百分比；O型襯氟球閥：快開
作用形式	氣開式、氣關式
法蘭標準	符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造
執行機構	GTX、ST系列活塞式氣動執行機構
可配附件	閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋裝置、緊急動作裝置、手輪機構等

注：公稱壓力、公稱通徑（可生產到DN300）超出列表范圍的氣動襯氟球閥產品可與本公司商洽解決。

襯氟球閥本體結構

閥體材料	WCB+F46	304+F46
球芯材料	WCB+F46、304+F46
閥桿材料	304+F46
填料材料	聚四氟乙烯
密封型式	軟密封
泄漏量	Ⅵ級，零泄漏
工作溫度	-5～200℃	-20～200℃

注：特殊材質要求請與本公司商洽解決。

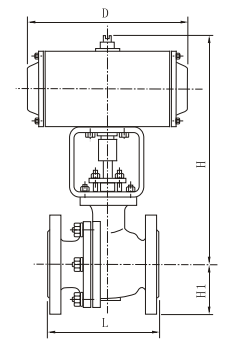

氣動襯氟球閥外形尺寸

公稱通徑mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L（mm）	130	140	150	165	180	200	220	250	280	320	360	400	450	520
H1（mm）	50	55	60	70	75	85	95	105	115	125	140	170	205	230
H（mm）	306	308	320	350	370	380	410	420	555	660	724	774	885	950
D（mm）	222				294		300		380		450	603	683	720
