ZDRV電動調節球閥

【電動調節球閥】ZDRV電動V型球閥_電動球閥

ZDRV電動調節球閥是重慶普惠斯調節閥采用先進工藝、匯集多年特種調節閥研制經驗生產的電動V型球閥產品。該電動調節球閥由電動執行機構和V型調節球閥閥體組成，電動執行機構和閥體采用直連方式，具有結構緊湊、體積小、安裝維護方便、阻力小、動作穩定可靠等優點。
該電動V型球閥通過球芯轉動與閥座相切割形成的面積（即V形窗口）來調節介質流量，具有剪切功能，因此調節性能、自潔性能好，適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質的應用場合。電動執行機構可根據用戶需要選配UNIC、DCL、381R等系列電子式電動執行機構。

優化考慮

由于電動多功能調節閥包含了電動V型球閥的全部功能，并且還具有重量更輕、體積更小、泄漏更小等優點，應該建議優先選用電動多功能調節閥替代。

主要參數

公稱通徑mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	10	16	25	40	63	100	160	250	400	630	1000	1600	2500	4000
額定行程	90°
可調范圍	100：1、200：1
公稱壓力	標準產品 PN16、PN40
流量特性	近似等百分比
作用形式	電開式、電關式
法蘭標準	符合JB/T7387-2014標準，可按ANSI、JIS、DIN等標準制造
控制信號	4～20mA.DC；1～5V.DC；0～10V.DC（與所配電動執行機構有關）
電源電壓	220V.AC 50Hz；380V.AC 50Hz（與所配電動執行機構有關）

注：公稱通徑、公稱壓力超出列表范圍的電動調節球閥產品可與本公司商洽解決。

ZDRV電動調節球閥閥體體質及泄漏率

閥體材料	WCB、CF8、CF8M、CF3、CF3M等
球體材料	304、316、316L等
閥桿材料	304、316、17-4PH等
填料材料	聚四氟乙烯、柔性石墨
密封型式	軟密封			硬密封
密封材料	聚四氟乙烯	二硫化鉬強化聚四氟乙烯	碳纖維強化聚四氟乙烯	特種復合石墨	不銹鋼或不銹鋼+STL
泄漏量	零泄漏			小于額定流量的10-6	小于額定流量的10-5
工作溫度	-40～180℃	-40～200℃	-40～220℃	-40～500℃	-40～600℃

選硬密封電動調節球閥時，建議優先選用采用彈性設計的電動多功能調節閥。
最大口徑可生產到DN1200，特殊材質要求請與本公司聯系解決。

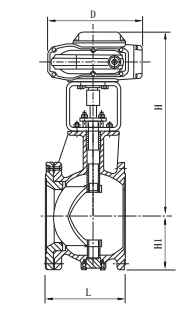

ZDRV電動調節球閥外形尺寸

PN16

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L（mm）		120	120	120	120	120	130	140	150	165	180	216	280	310	370
H1（mm）		95	95	100	100	110	115	120	130	140	155	175	220	250	280
D（mm）		157				207			256			380			420
H（mm）	常溫	275	280	290		330	340	400	460	535	640	690	750	795	840
H（mm）	中溫	295	300	310		370	400	460	525	600	710	760	850	990	1060

PN40

公稱通徑		15	20	25	40	50	65	80	100	125	150	200	250	300
L（mm）		130	130	130	130	138	160	160	175	190	224	290	320	380
H1（mm）		95	95	100	100	110	115	120	130	140	175	220	250	280
D（mm）		157		207			256			380			420
H（mm）	常溫	275	280	305	330	340	410	460	535	670	690	750	795	840
H（mm）	中溫	295	300	325	370	400	470	525	600	740	760	850	990	1060

注：以上數據是配置UNIC電動執行機構下測得，具體會因配置電動執行機構的不同而發生變化。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的調節球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們:13271923998(微信)。
