Z□RB薄型球閥

重慶普惠斯調節閥生產的電動薄型球閥和氣動薄型球閥系列產品是吸收引進意大利技術，并結合普惠斯閥門多年特種調節閥研制經驗進行科技攻關而發展出來的新型超短法蘭距球閥產品。該薄型球閥產品主要分有O型、V形和矩形三種結構；O形球閥適用于兩位切斷場合，V型、矩形適用于調節場合。
采用直連方式與電動執行機構或氣動執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點；目前，己廣泛適用于造紙、石油化工、冶金、電力等行業。

主要參數

公稱通徑mm		15	20	25	32	40	50	65	80	100	125	150	200
流量系數Kv	V型	6.4	9.9	15	24	33	52	84	99	133	200	341	510
流量系數Kv	矩型	7.4	11.5	17	28	38	60	98	115	160	232	396	590
額定行程		90°
可調范圍		50：1
公稱壓力		標準產品 PN16、PN25、PN40
流量特性		矩形：近似線性；V型：近似等百分比；O型：快開
作用形式		氣動薄型球閥：氣開式、氣閉式；電動薄型球閥：電開式、電關式
法蘭標準		符合GB/T4213-2008（或JB/T7387-2014）標準，可按ANSI、JIS、DIN等標準制造
執行機構	氣動	GTX、ST系列活塞式氣動執行機構
執行機構	電動	UNIC、3810R、PSQ等電子式電動執行機構

注：公稱壓力、公稱通徑超出列表范圍的薄型產品請與本公司商洽解決。

閥體材質及其它參數

閥體材料	WCB、CF8、CF8M、CF3、CF3M等
球體材料	304、316、316L等
閥桿材料	304、316、17-4PH等
填料材料	聚四氟乙烯、柔性石墨

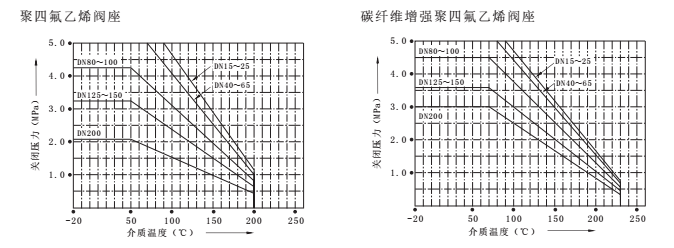

密封型式	軟密封		硬密封
密封材料	聚四氟乙烯	碳纖維強化聚四氟乙烯	不銹鋼或不銹鋼+STL
泄漏量	Ⅵ級		小于額定流量的10-5
工作溫度	-40～180℃	-40～220℃	-40～350℃

選擇硬密封薄型球閥時，建議選用具有彈性硬密封設計的多功能調節閥替代。
特殊材質要求請與本公司聯系。

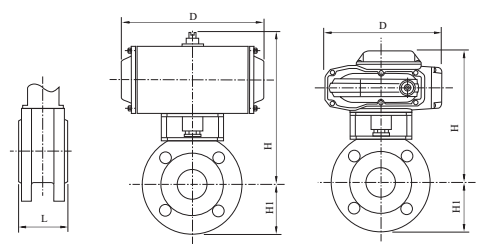

外形尺寸

公稱通徑			15	20	25	32	40	50	65	80	100	125	150	200
L（mm）			32	38	44	54	62	72	95	120	140	200	225	250
H1（mm）			48	53	58	68	70	80	90	93	108	123	140	170
配GTX	H mm	常溫	226	234	253	260	279	289	348	376	446	469	525	560
	H mm	中溫	383	391	410	417	436	444	530	558	628	671	707	740
	D（mm）		203		222		294		300			380
	重量Kg		6	7.5	8	9	10	12	18	24	36	59	65	74
配UNIC	H mm	常溫	216	224	235	242	252	260	318	346	356	366	380	430
	H mm	中溫	373	381	392	399	409	417	500	528	538	548	572	600
	D（mm）		157				208				256
	重量Kg		6	7.5	8	8.5	9	10	18	22	28	35	42	49
