ZSRQ氣動三通球閥

ZSRQ氣動三通球閥是重慶普惠斯調節閥綜合國內外先進技術而研發的新型三通調節閥產品。該氣動三通球閥由活塞式氣動執行機構和三通球閥組成，標準球芯有L型三通雙口孔道和T型三口孔道兩種；通過改變球芯與管道的相對角度，可以對三支管道的流體實現不同的組合控制：T型孔道可以起分流合流作用，L型孔道起配比調節與控制。
該氣動三通球閥主要適用于液體、氣體、蒸氣等介質的配比調節與控制場合。

主要參數

公稱通徑	全通徑	20	25	40	50	65	80	100	125	150	200
公稱通徑	縮徑	－	－	－	－	－	－	－	125	150	200
公稱壓力		PN16、PN25、PN40
執行機構		GTX、ST等活塞式氣動執行機構
法蘭標準		符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造

注：公稱壓力、公稱通徑（可生產到DN500）超出列表范圍的氣動三通球閥產品請與本公司聯系。

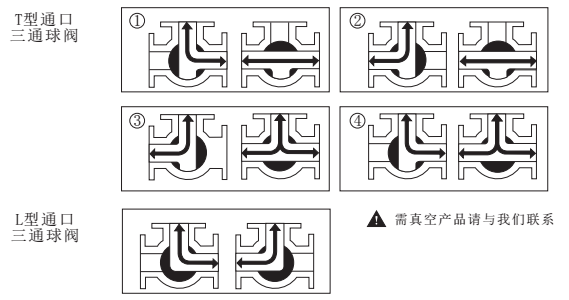

通道形式

閥體材質及其它參數

閥體材料	鑄鋼（WCB）、不銹鋼（304、316、316L）等
球體材料	不銹鋼（304、316、316L）等
閥桿材料	不銹鋼（304、316、316L）等
填料材料	聚四氟乙烯
密封型式	軟密封		硬密封
密封材料	聚四氟乙烯	強化聚四氟乙烯	不銹鋼或不銹鋼+STL
泄漏量	Ⅵ級（10^-7）		Ⅳ級，小于額定流量的10^-4
工作溫度	-20～150℃	-20～180℃	-20～250℃

注：特殊材質需求的調節閥產品請與本公司商洽解決。

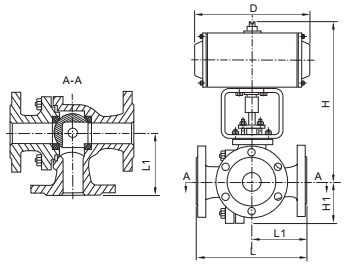

外形尺寸圖

兩體式

公稱通徑mm		20	25	40	50	65	80	100	125	150	200
L（mm）		150	160	210	220	250	260	330	430	510	580
H1（mm）		55	60	75	85	95	105	115	140	160	210
配ST	H（mm）	309	321	340	370	410	468	555	717	771	774
配ST	D（mm）	222		294	300		380		450	603	683

三體式

公稱通徑mm		20	25	40	50	65	80	100	125	150	200
L（mm）		260	260	340	400	500	500	600	640	680	750
H1（mm）		55	60	75	85	95	105	115	140	160	210
配ST	H（mm）	309	321	340	370	410	468	555	717	771	774
配ST	D（mm）	222		294	300		380		450	603	683
