ZSRWa氣動橢圓蝶閥和ZDRWa電動橢圓蝶閥是重慶普惠斯調節閥專業生產的普通控制蝶閥產品之一，它采用了特有的支架定位系統，能保證閥板軸向的準確定位，同時還可以承受閥板重力、消除上下竄動、克服振動等，極大地提高了蝶閥動作的可靠性與靈敏度。該橢圓蝶閥與執行機構采用直連方式，還具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
    目前，ZSRWa氣動橢圓蝶閥和ZDRWa電動橢圓蝶閥已被大量的用于大口徑、大流量、低壓差、泄漏要求不嚴的場合。執行機構可以根據用戶要求配置UNIC、DCL等電子式電動執行機構或GTX、ST系列活塞式氣動執行機構。

優化考慮

1. 老式蝶閥所配置的老式DKJ電動執行機構、老式的氣動薄膜執行機構建議更改為電子式電動執行機構和精小型活塞式氣動執行機構；

2. 建議由直連結構方式取代老式的角鐵曲柄連接方式，這樣橢圓蝶閥可以尺寸更小、重量更輕、外觀更加美觀；

3. 由于橢圓蝶閥的閥板在中間，因些對介質的流通有一定的阻礙，建議對不干凈介質80<DN<200時建議選用多功能調節閥替代；

4. 橢圓蝶閥的缺點是泄漏大（2%），對常溫、干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏量（可達0.01%），訂貨時需予以注明。

主要參數

  *注：公稱通徑、公稱壓力超出列表范圍的橢圓蝶閥產品請與本公司聯系解決。

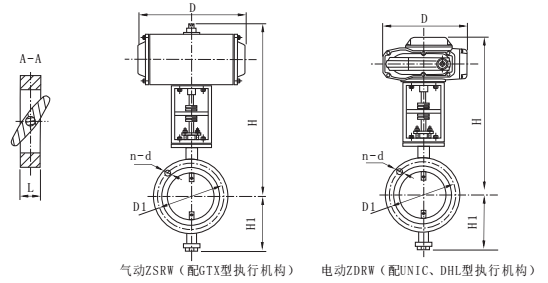

外形尺寸

注：上表數據為常規配置條件下的數據，會因執行機構配置的不同而發生變化。
