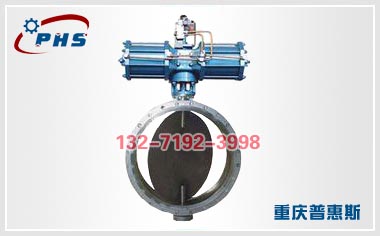

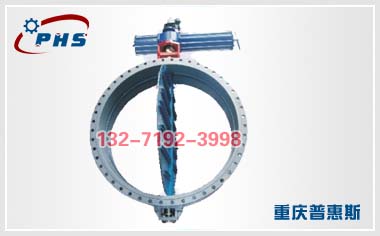

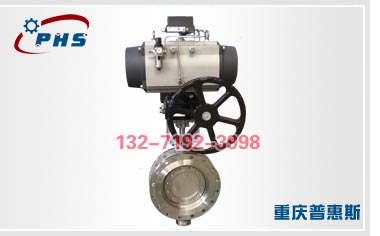

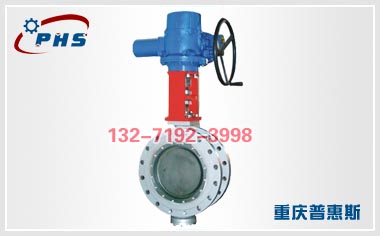

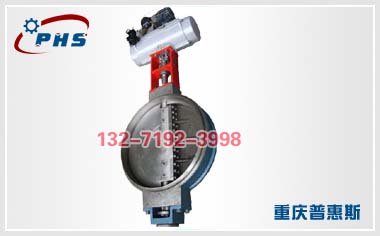

控制蝶閥  概述

    控制蝶閥（亦稱普通蝶閥）是通過關閉件（閥瓣或蝶板）圍繞閥軸旋轉來達到開啟與關閉的一種閥門，它適用于低壓力管道介質的開關與控制。重慶普惠斯閥門生產的普通蝶閥采用獨有的“日”字型支架定位系統，能保證閥板軸向的準確定位，同時承受閥板重力、消除上下竄動、克服振動，極大地提高了蝶閥動作的可靠性與靈敏度。本普通蝶閥與執行機構連接采用直連方式，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
    重慶普惠斯生產的控制蝶閥產品有：橢圓蝶閥、普通蝶閥等幾大類。蝶閥產品特別適用于大口徑、大流量、低壓差、泄漏要求不嚴的場合（軟密封除外）。

主要參數

閥體型式：鑄造式閥體

閥體材質：WCB、304；襯膠蝶閥：WCB+EPDM、304+EPDM等

閥板材質：WCB、304等；襯膠蝶閥：WCB+EPDM、304+EPDM、304等

公稱通徑：DN80-DN2000

壓力等級：PN6、PN10、PN16、PN40

流量特性：近似等百分比

可調范圍：70°　 12：1    ；90°　 30：1

法蘭標準：對夾式或法蘭式

填料材質：聚四氟乙烯、柔性石墨

執行機構：可配活塞式氣動執行機構或者電子式電動執行機構


優化考慮

• 原配老式的DKJ電動執行機構、老式的氣動薄膜執行機構建議改用電子式電動執行機構和活塞式氣動執行機構

• 選用老式的角鐵曲柄連接方式建議選用直連式結構方式

• 由于閥板在中間，對介質流通有一定的阻礙，對不干凈介質DN80<DN<DN200時建議選用多功能調節閥代替

• 普通蝶閥的缺點是：泄漏大（2%），對常溫、干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（0.01%），訂貨時要予以注明即可。
