ZDRWS電動三偏心蝶閥是重慶普惠斯調節閥綜合國內外先進技術而開發的新一代調節閥產品。該電動三偏心蝶閥首先采用雙偏心結構，使閥門打開后閥芯即脫離閥座和閥芯，同時在密封面增加一道斜錐偏心，閥板采用多層次或單層硬密封形式，因此該三偏心蝶閥密封性能好、可靠性高。
    采用直連形式與電動執行機構完美結合，再加之普惠斯的特殊優化設計，進一步使電動三偏心蝶閥具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。特別適用于大口徑、中壓力、溫度不高、泄漏要求高的應用場合。
    該電動三偏心蝶閥還可根據用戶需求配置UNIC、PSQ、DCL等電子式電動執行機構。

工作原理

    當電動執行機構的控制部分接受到來自調節器的信號（輸入信號420mA.DC或DC15V）和來自開度檢測部分的開度信號，將兩信號比較并放大，向消除其差值的方向驅動和控制電機產生推力，通過連接來帶動閥芯的轉動，從而改變閥芯與閥座的流通面積，直到消除兩部分的偏差，電機停止工作，閥芯停止運動，以此來達到自動調節和切斷的目的。

優化考慮

• 蝶閥的閥體與電動執行機構應采用直連的連接方式，才能回差小、摩擦阻力小、動作穩定可靠等；

• 對于不干凈介質、DN<350的控制場合，建議選用電動多功能調節閥替代。

主要參數

 注：公稱通徑（可生產到DN2500）、公稱壓力超出列表范圍的電動三偏心蝶閥產品可與本公司商洽解決。

其它參數

注：特殊材質要求請與本公司聯系。

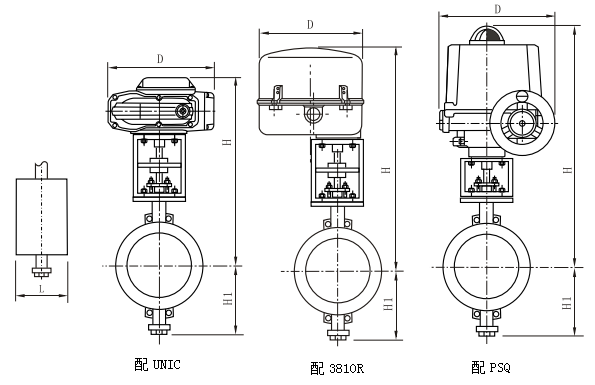

電動三偏心蝶閥 外形尺寸

 注：以上為常規配置條件下的數據，實際會因配置電動執行機構的不同而發生變化。
