Z□RWF襯氟蝶閥

【襯氟蝶閥】ZSRWF氣動襯氟蝶閥_ZDRWF電動襯氟蝶閥

ZSRWF氣動襯氟蝶閥和ZDRWF電動襯氟蝶閥是重慶普惠斯調節閥針對普通調節閥在強腐蝕介質工況中使用壽命短、性能差等問題，結合多年特種調節閥研制經驗進行攻關研究取得的科技成果。它采用獨特的技術將“耐腐蝕王”聚全氟乙丙烯材料內襯于閥體內腔部件，保證了與介質接觸的部分均為耐腐蝕材料，特別適用于除熔融金屬鋰、鉀、鈉、高溫三氟化氯、液氟外的干凈強腐蝕介質，且壓力不大于1.6MPa，溫度不超出-40～180℃范圍內的調節和控制場合，是隔膜調節閥的理想替代產品。
該襯氟蝶閥與執行機構采用直連方式，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠、耐蝕性能好等優點。執行機構可用戶要求配置UNIC、DCL等電子式電動執行機構或GTX、ST活塞式氣動執行機構。

優化考慮

對于DN≤50時，建議選用襯氟單座調節閥；
對于不干凈介質，DN為20～200之間時，建議選用襯氟V型球閥。

主要參數

公稱通徑mm	40	50	65	80	100	125	150	200	250	300	350	400	450	500	60	700	800
流量系數Kv 90°	35	60	90	180	270	420	620	1080	1700	2600	3500	4600	5800	7200	10900	15000	19500
額定行程mm	調節型：70°；兩位型：90°
可調范圍	60° 10：1；90° 20：1
公稱壓力	標準產品 PN6、PN10、PN16
流量特性	近似等百分比
作用形式	氣動：氣開式、氣關式；電動：電開式、電關式
法蘭標準	對夾式；符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造

注：公稱通徑（可生產到DN1200）、公稱壓力超出列表范圍的襯氟蝶閥產品請與本公司商洽解決。

其它參數

閥體材質	WCB+F46	304+F46
閥板材質	WCB+F46等
閥桿材質	WCB+F46等
填料材質	聚四氟乙烯
密封型式	軟密封
密封材料	聚四氟乙烯
泄漏量	Ⅴ、Ⅵ級
工作溫度	-20～180℃	-40～180℃

注：特殊材質要求請與本公司聯系。

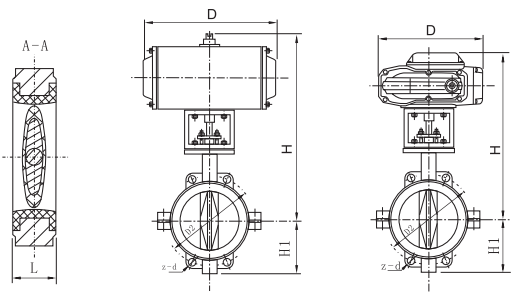

外形尺寸

公稱通徑			40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L（mm）		對夾式	40	43	46	46	52	56	56	60	68	78	78	102	114	127	154	165	190
L（mm）		法蘭式	106	108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318
H1（mm）			80	90	95	110	120	135	155	180	210	235	270	310	330	370	420	490	550
配UNIC	H mm	普通型	404	409	419	429	439	454	469	494	531	556	631	691	781	840	935	975	1040
	H mm	散熱型	504	509	519	529	539	554	569	594	631	656	731	791	881	940	1005	1045	1110
	D（mm）		207								256					380
配GTX	H mm	普通型	413	418	428	460	470	485	500	525	588	613	775	835	960	990	1085	1185	1250
	H mm	散熱型	513	518	528	560	570	585	600	625	688	713	875	935	1060	1090	1155	1255	1320
	D（mm）		203					222	294		300		450		630			720	840
