ZJH□-□D氣動薄膜低溫調節閥

ZJH□-□D氣動薄膜低溫調節閥是重慶普惠斯調節閥采用先進工藝，針對低溫（-250℃）控制場合研制的低溫調節閥產品。該低溫調節閥由氣動薄膜精小型氣動執行機構和帶長頸接管的調節閥（主要有小流量調節閥、單座調節閥、雙座調節閥）閥體兩大部分組成；長頸管的作用是使調節閥的閥桿密封處在接近常溫下工作，并有效減少外界熱量的傳入；為了減少熱傳遞，長頸上蓋采用薄壁結構設計。

優化考慮

對于-100℃以上的低溫調節閥，可以不必使用長頸型結構，這樣該低溫調節閥的高度將大大降低。
對于溫度低于-100℃的調節閥，則必須使用長頸型結構（由于四氟填料的工作必須大于-30℃以上，所以必須使用長頸上蓋，以確保填料遠離低溫區域）。

主要參數

公稱通徑mm		G1/2"、G3/4"							20				25	32	40	50	65	80	100	125	150	200
閥座直徑mm		3	4	5	6	7	8	9	10	12	15	20	25	32	40	50	65	80	100	125	150	200
流量系數Kv	小流量閥	0.08	0.12	0.20	0.30	0.50	0.80	1.0	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	單座調節閥	-	-	-	-	-	-	-	1.2	2.0	3.2	5.0	8	13	22	32	50	80	120	200	280	450
	雙座調節閥	-	-	-	-	-	-	-	-	-	-	-	10	16	25	40	72	100	160	250	400	630
額定行程mm		10											16		25		40			60
可調范圍		30：1
公稱壓力		標準產品PN16、PN40、PN64
閥芯形式		單、雙座調節閥型為直通鑄造球型閥；小流量調節閥型為直通鍛造閥
流量特性		等百分比、直線、快開
作用形式		氣開式、氣關式
法蘭標準		符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造
工作溫度		-250～-60℃
執行機構		ZHA、ZHB型多彈簧氣動薄膜執行機構
可配附件		閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋裝置、緊急動作裝置、手輪機構等

接管座標尺寸

公稱通徑	D1	D2	D3
公稱通徑	-60～-100℃	-100～-200℃	-200～-250℃
G1/2"、G3/4"、DN20～50	500	700	900
DN65～100	600	800	1000
DN125～200	700	900	1100

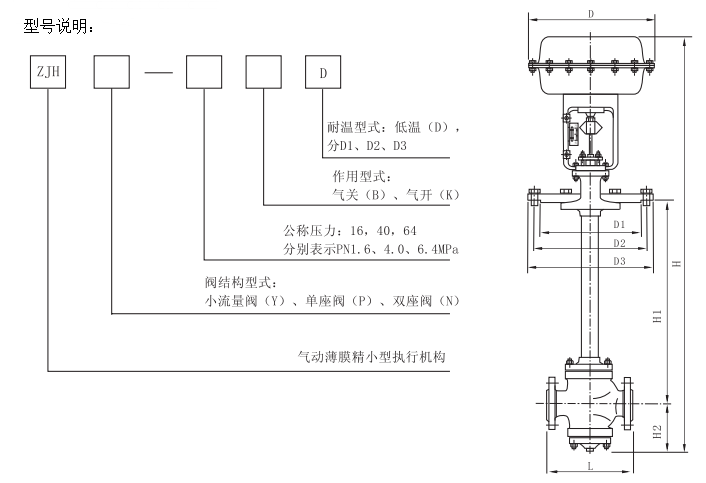

法蘭距和外形尺寸圖

公稱通徑	L（mm）			H2（mm）		H1（mm）		D mm	D1 mm	D2	D3	N-d
公稱通徑	PN16	PN40	PN64	氣開	氣關	小流量閥單座閥	雙座閥	D mm	D1 mm	D2	D3	N-d
G1/2"、G3/4"	80			412	365	19	-	230	135	160	190	-
20	180	180	190	492	445	74	-	280	235	260	290	8-φ14
25	185	190	200	440		99	104		235	260	290
32	200	210	210	443		105	107		255	285	315
40	220	230	235	489		117	127	325	280	305	355	8-φ16
50	250	255	265	499		132	132	325	310	340	370	8-φ16
65	275	285	295	641		165	175	410	345	375	410	10-φ16
80	300	310	320	644		168	185		370	405	440	10-φ18
100	350	355	370	653		177	202		430	460	490	12-φ18
125	410	425	440	784		225	250	495	470	525	560	16-φ18
150	450	460	475	782		233	260		550	590	630	16-φ18
200	550	560	570	779		272	302		660	700	740	20-φ18
