ZZYP自力式壓力調節閥

【自力式壓力調節閥】_ZZYP自力式調節閥

ZZYP指揮器式自力式壓力調節閥是老式的自力式調節閥產品（屬淘汰產品），它是利用被調介質自身壓力進行自動穩定的調節閥。它主要由主調節閥、壓力指揮器、調節針閥三部分連接而成。因其結構復雜、調整不方便，使用受到一定的限制，但仍然適用于一般穩壓場合。

優化考慮

由于指揮器控制閥結構復雜，其調節靈敏度有所降低，因此，建議選用結構簡單、調整方便、精度更高的ZPLG自力式壓力調節閥替代。

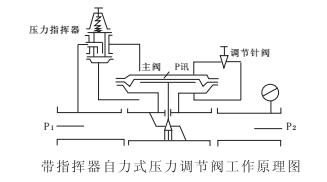

工作原理

自力式壓力調節閥穩定閥后管道介質壓力的工作原理如下：若閥后壓力升至給定的壓力值以上時，主閥薄膜上下壓力差的變化，引起閥芯部件向關小調節閥方向運動。當升高的閥后壓力傳遞到指揮器下膜腔時，使噴嘴與擋板距離減少，輸出至主閥的操作訊號壓力相應減小，同樣會引起閥芯部件向關小閥門的方向運動。閥門關小，到閥后壓力P2等于給定值為止。反之，當閥后壓力降至給定的壓力值以下時，指揮器輸出壓力增大、主閥開大，使閥后壓力升高，直到等于原給定值為止。

主要參數

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200
流量系數Kv		5.0	8.0	13	22	32	50	80	120	200	280	450
額定行程	等百分比	16			25		40			60
	快開	6			10		16			25
公稱壓力		標準產品 PN16、PN40
流量特性		快開、等百分比
作用形式		閥前式、閥后式
法蘭標準		符合GB/T12244-2006標準，可按ANSI、JIS、DIN等標準制造
工作溫度		-20～80℃

ZZYP自力式壓力調節閥允許壓差

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
公稱壓力	PN16	1.6	1.6	1.6	1.6	1.2	1.0	0.8	0.6	0.5	0.4	0.3
公稱壓力	PN40	2.0	2.0	2.0	1.6	1.2	1.0	0.8	0.6	0.5	0.4	0.3

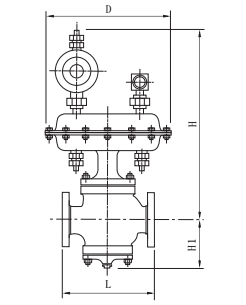

ZZYP自力式壓力調節閥外形尺寸圖

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200
L mm	PN16	180	185	200	220	250	275	300	350	410	450	550
L mm	PN40	180	190	210	230	255	285	310	355	425	460	560
H mm	常溫型	460	470	520	560	590	620	660	710	760	810	860
H mm	高溫型	610	620	670	710	740	770	810	860	910	960	1010
D（mm）		283			328		413			498
