ZDQF電動全四氟單座調節閥

ZDQF電動全四氟單座調節閥是重慶普惠斯調節閥運用多年特種調節閥研制經驗、引進先進工藝攻關研制而成的耐腐蝕調節閥產品之一。它是針對ZDLPF電動精小型襯氟單座調節閥適用溫度過低而研發的新型調節閥產品，專門針對中、高溫強腐蝕介質調節閥使用壽命短、性能差等諸多問題進行攻關研究而取得的科技成果。
由于聚四氟乙烯塑性差，無法像聚全氟乙丙烯（F46）那樣可以采用高壓注塑工藝將耐腐蝕材料內附于閥體部件之上；因此，該電動全四氟單座調節閥采用特殊的鑲鉗工藝將“耐腐蝕王”聚四氟乙烯（又稱PTFE）內嵌于調節閥的閥體內腔，保證了與介質接觸部位均為聚四氟乙烯材料；因此，它具有耐腐蝕性好、體積小、重量輕、動作平穩、可靠等優點，被廣泛應用于各種強腐蝕介質如鹽酸、氯氣、脫鹽水等場合的控制與應用。

主要參數

大口徑場合DN≥65建議選用襯氟耐腐蝕球閥；
當介質溫度低于170℃的強腐蝕介質，從節約成本角度考慮應優先選用ZDLPF電動襯氟單座調節閥；
高溫高壓及不干凈介質的強腐蝕場合應選用耐腐蝕合金閥。

主要參數

公稱通徑mm	G1/2"		G3/4"					20				25	32	40	50	65	80	100	125	150
閥座直徑mm	3	4	5	6	7	8	9	10	12	15	20	25	32	40	50	65	80	100	125	150
流量系數Kv	0.08	0.12	0.2	0.32	0.5	0.8	1.0	1.5	2.5	4.0	6.3	10	16	25	40	63	100	160	250	360
額定行程mm	16												25			40
可調范圍	30：1
公稱壓力	PN10、PN16
閥芯形式	單座柱塞型閥芯
流量特性	直線、對數
作用形式	電開式、電關式
法蘭標準	符合JB/T7387-2014標準，可按ANSI、JIS、DIN等標準制造
工作溫度	-40～170℃
控制信號	4～20mA.DC；1～5V.DC；0～10V.DC（與所配電動執行機構有關）
電源電壓	220V.AC 50Hz；380V.AC 50Hz（與所配電動執行機構有關）

*注：工作溫度、公稱壓力、公稱通徑超出列表范圍的ZDQF電動全四氟單座調節閥產品可與本公司商洽解決。

允許壓差

公稱通徑mm		20				25	32	40	50	65	80	100	125	150
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150
執行機構		允許壓差△P(MPa)
配LPS	LPS202	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60
配LPS	LPS204											0.60	0.60	0.44
配381	381-20	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60
配381	381-50											0.60	0.60	0.49

以上數據為標準配置條件下測得的允許壓差數據，實際配置需根據具體工藝參數確定；
如果允許壓差不清楚或最大工作壓差超出列表范圍的全四氟單座調節閥產品，請與我們聯系，采取適當方法可以解決。

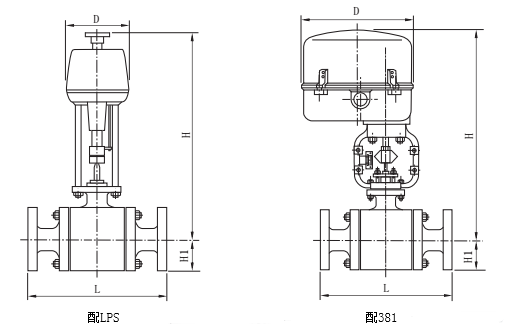

外形尺寸及重量

公稱通徑mm		20	25	32	40	50	65	80	100	125	150
L（mm）		180	185	200	220	250	275	300	350	410	450
H1（mm）		55	55	60	65	73	83	95	115	120	123
配PSL	H（mm）	722	722	731	743	743	765	765	785	815	875
	D（mm）	176
	重量Kg	17	20	25	31	33	60	67	92	125	169
配381	H（mm）	485	485	550	628	628	690	710	790	870	955
	D（mm）	225								310
	重量Kg	25	27	34	41	48	75	82	107	152	222

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯氟調節閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們:13271923998(微信)。
