HCN氣動低噪音籠式調節閥

HCN氣動低噪音籠式調節閥是重慶普惠斯調節閥改型升級的CV3000系列調節閥產品之一。采用一體式鑄造閥體，具有流道光滑、流通能力大等優點；該氣動調節閥是一種力平衡式的雙密封籠式調節閥，除具有老式雙座調節閥的特點外，還能依靠套筒打小孔來消耗能量，達到降低調節閥噪音的作用，適用于需要降低調節閥噪音、壓差較大、泄漏要求不嚴的干凈介質場合。

優化考慮

當壓力大于1.5MPa，或溫度大于250℃時，建議對氣動低噪音調節閥的密封面堆焊耐磨合金，以提高調節閥密封面的可靠性與使用壽命；
當壓差較大、泄漏要求高以及介質不干凈的場合，建議優先選用氣動多功能調節閥。

主要參數

公稱通徑mm	40			50			65			80			100			150			200
閥座直徑mm	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
額定Cv	11	17	24	17	24	44	24	44	68	44	68	99	68	99	120	120	175	330	175	330	580
行程mm	25						38									50			75
可調范圍	25：1
公稱壓力	JIS10、16、20、30；ANSI 150、300、600：PN16、40、64
閥芯形式	金屬閥座的壓力平衡式閥芯
流量特性	直線
作用形式	氣開式、氣關式
法蘭標準	符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造
上閥蓋	常溫型（-5～230℃）；伸長型（230～566℃）
執行機構	ZHA、ZHB型多彈簧氣動薄膜執行機構
可配附件	閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋裝置、緊急動作裝置、手輪機構等

*注：工作溫度、公稱壓力、公稱通徑超出列表范圍的氣動低噪音調節閥產品可與本公司商洽解決。

允許壓差

閥座直徑mm			25	32	40	50	65	80	100	150	200
氣源接口尺寸			M10×（DN40～100）、M12×1.25（DN150～200）
作用方式	彈簧范圍	氣源壓力	允許壓差△P(MPa)
氣關閥	0.02～0.10	0.14	4.0	4.0	3.4	2.6	2.3	1.87	1.39	1.68	1.39
	0.02～0.10	0.25	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0
	0.06～0.18	0.25	4.0	4.0	4.0	4.0	4.0	3.3	2.39	2.92	2.35
氣開閥	0.04～0.12	0.14	4.0	4.0	3.4	2.6	2.29	1.87	1.39	1.68	1.39
	0.06～0.18	0.25	4.0	4.0	4.0	4.0	3.43	2.81	2.08	2.48	2.09
	0.10～0.22	0.25	4.0	4.0	4.0	4.0	1.68	1.37	0.98	1.15	0.99

以上數據均為帶閥門定位器，使用標準聚四氟乙烯填料條件下的允許壓差數據；
氣關閥門調小彈簧范圍終點（調松彈簧預緊力）或增大氣源壓力均可提高允許壓差；
氣開閥門調大彈簧范圍起點（調緊彈簧預緊力）可提高允許壓差；
如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系解決。

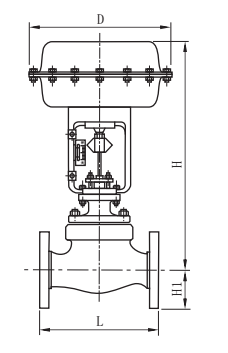

外形尺寸及重量

公稱通徑mm		40	50	65	80	100	150	200
H mm	常溫型	425	427	575	580	610	785	1090
	伸長Ⅰ型	590	595	745	755	810	1020	1350
	伸長Ⅱ型	705	710	880	900	915	1250	1580
	伸長Ⅲ型	945	950	1130	1135	1150	1385	1710
H1（mm）		70	80	88	98	113	170	220
D（mm）		285		360			470
重量 Kg	ANSI 150、JIS 10K	35	41	62	75	92	201	276
	ANSI 300、JIS 20/30K	40	46	65	75	92	201	276
	ANSI600、JIS 40K	48	51	82	105	135	283	459
	焊接SW	42	48	67	88	97	223	330

公稱通徑	L（mm）
公稱通徑	JIS 10K FF RF ANSI 125FF ANSI 150RF JPI 150RF PN16	JIS 6K RF	JIS 20K RF JIS 30K RF ANSI 300RF API 300 RF PN40	JIS 40K RF JIS 40K LG ANSI 600RF JPI 600 RF PN64	ANSI 150 RJ JPI 150RJ	ANSI 300 RJ JPI 300RJ	ANSI 600RJ JPI 600RJ	JIS16K LG	JIS 20K LG	JIS 30K LG	ANSI 300LG JPI 300LG	ANSI 600LG JPI 600LG	ANSI 150 JPI 150 SW、BW	ANSI 300 ANSI 600 JPI300 JPI600 SW、BW
40	222	231	235	251	235	248	251	235	236	248	244	248	251	251
50	254	263	267	286	267	283	289	265	267	276	276	283	286	286
65	276	288	292	311	289	308	314	290	292	303	302	308	311	311
80	298	313	314	337	311	333	340	310	317	326	327	333	337	337
100	352	364	368	394	365	384	397	360	368	379	378	391	394	394
150	451	465	473	508	464	489	511	475	473	486	483	505	473	508
200	543	560	568	610	556	584	613	570	568	580	578	606	568	610
